开利CCN/Modbus网关接线安装说明

已经发生过N次,客户心急火燎地催着调试,但是到现场之后,才发现线还没布或布错,结果大部分时间都浪费在等电工布线上。

年前有一个项目也是如此,实在等不及了,只能让电工临时搭线,调试交工后,交代客户,重新按规范布线后,一定要照原样接线。

好了,今年就接到报修电话了,两台19XR离心机通讯正常,另一台30XW螺杆机通讯连不上。上个月飞过去一看,30XW的CCN端子正负接反了(19XR的CCN端子从左到右是正、地、负,30XW则是负、地、正)。

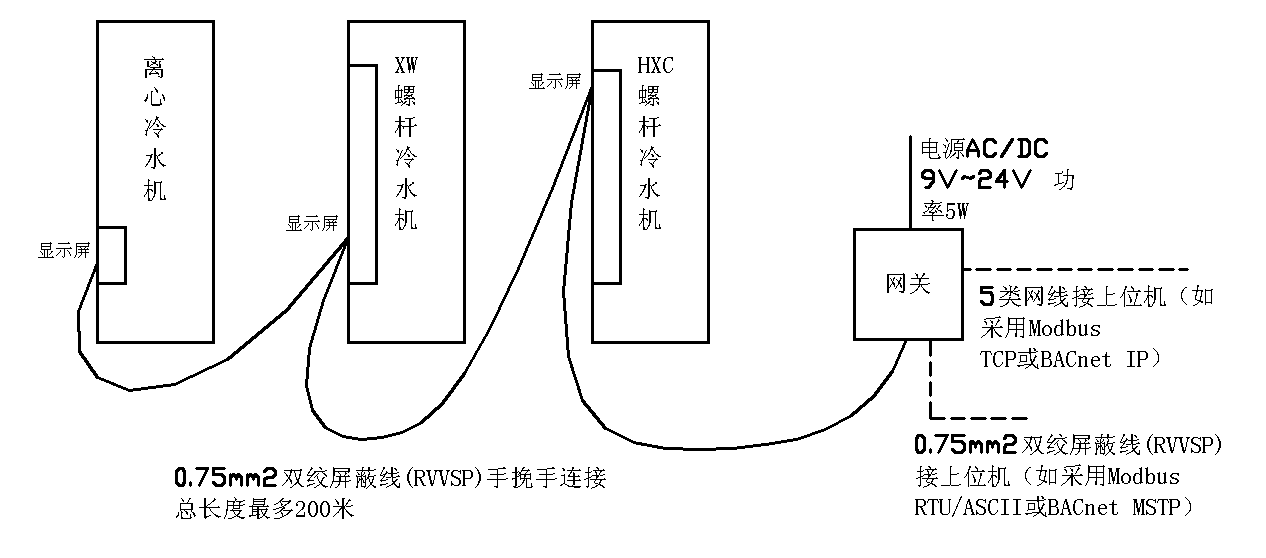

因此希望调试前准备工作能充分一些,避免浪费大家的时间。以下是接线安装示意图:

ccn网关接线示意图

注意事项:

  1. 网关电源DC2.5插孔与二线接线端子在内部并联,切勿同时使用。

    注意:请提供合适的工作电源,过高或过低的电压将造成本产品物理损坏,并无法享受保修服务。

  2. 冷水机组的CCN端子一般均在控制屏附近。

  3. 一台网关连接多台冷水机组时必须采用如图的手挽手方式,不得采用星形连接。

  4. 冷水机组的CCN端子均为+、-、G三线端子,除对应的+、-端子须采用双绞屏蔽线连接外,G端子为参考地,也必须相互连接。

  5. 因为网关的RS485电气隔离,因此仅需连接+、-端子。

  6. 当一台网关仅连接一台冷水机组时,建议由冷水机组的控制电源取电,当一台网关连接多台冷水机组时,建议采用独立的电源供应。

  7. 当在室外布线时,须穿钢管,钢管应接地。

  8. 在对冷水机组接线时,严禁带电操作。

网关可以安装在弱电控制柜内,也可以我方提供挂壁箱(250×300*150),但需在订货时说明。
以上安装布线均应在调试前完成,我方仅负责接线指导及调试。
