开利CCN网关

在楼宇自控或机房自动化项目中,如仅仅通过外部干接点控制冷水机组,除了能获取故障及运行状态外,没有更多的信息,只能做做简单的启停联锁,但是在像冷机群控、变流量等应用场合,必须通过通讯接口与冷水机组沟通。

开利空调(Carrier)是全球最大的中央空调制造商之一,从上世纪80年代起,大部分产品转向直接数字控制,并采用了私有的CCN(Carrier Comfort Network)网络协议,不对外开放,除非整个BA系统从上至下采用CCN方案,否则必须购买网关模块才能与冷机通讯。

开利官方的网关模块从早期的Dataport/Datalink(ASCII码协议,须二次转换),到33cntran485(Modbus及Bacnet mstp协议)、33cntranlon(lonwork协议)、sim、ivu、WebCtrl,都价格不菲、调试不便、功能受限。

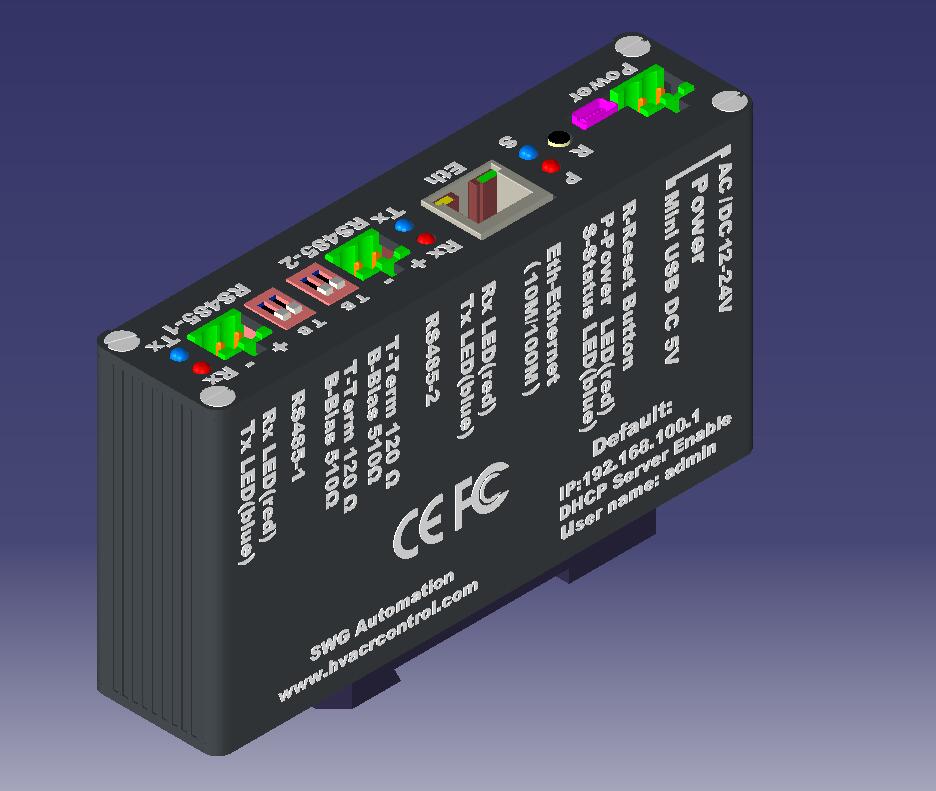

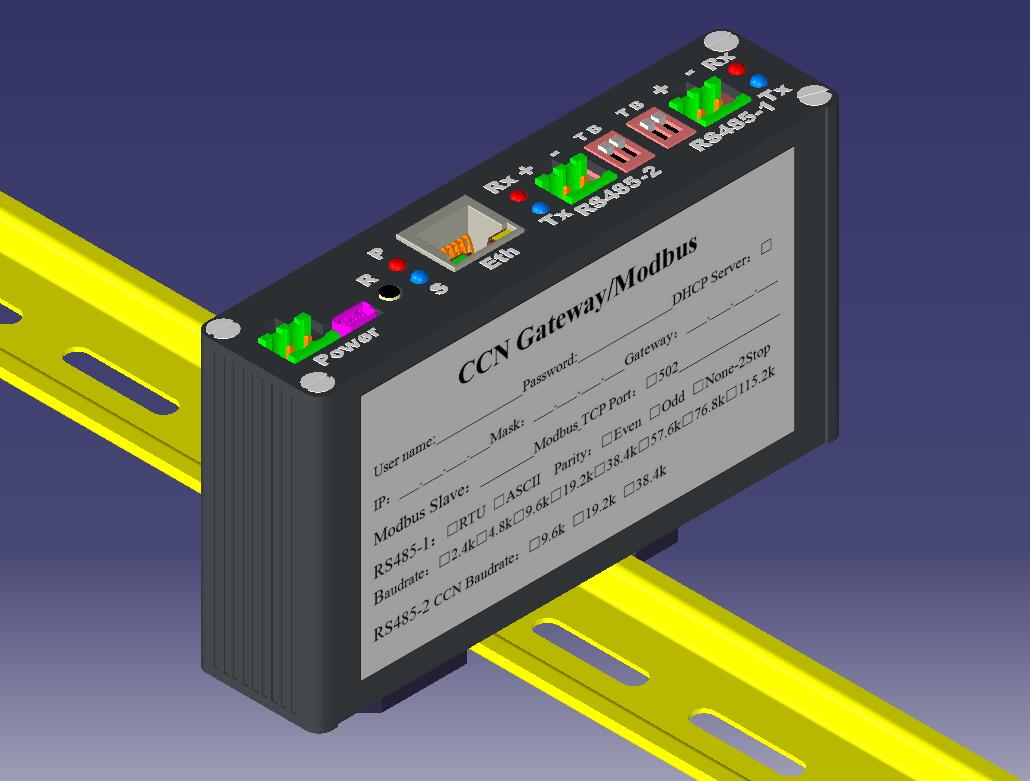

本公司特推出CCN转Modbus/Bacnet网关,通过自动化领域最广为应用的Modbus/Bacnet协议,与开利(Carrier) CCN网络通讯,支持以下特性:

Modbus从站,RS485 RTU/ASCII 4800~115200bps
Modbus从站,TCP/Ethernet 10M/100M
Bacnet IP, TCP/Ethernet 10M/100M
Bacnet MSTP Master 9600~115200bps
单网关支持16台以内CCN设备
可映射Status表格的所有点,映射点数不限
刷新时间自定义,最小1秒(官方为30秒),实时性高
Web配置界面,极易上手。

本网关兼容目前开利在售的绝大部分机型,包括19XL、19XR、30HXC、30GX、30XW、30XA、30XQ、30RA,30RB、30RQ、16DJ、16DE机型。从2008年推出软件网关,2010年推出硬件网关1.0版,2014年升级为1.2版,现在我们又推出功能更强大的2.0版。从2015年起,我们的网关甚至返销回欧美。目前有数以百计的项目,上千台冷机长年运行在我们的网关上。

更详细的资料:

外形尺寸图
网关说明书2.0
Modbus网关常见问题
网关模拟操作
其它产品信息,请关注产品资讯

本公司提供完善的售后服务与技术支持,让您免于享受官方的至尊服务;-),同时为客户提供从通讯协议/冷水机组运行维修/空调制冷系统及楼宇自控方案的咨询服务。 请洽support@hvacrcontrol.com

我司也可以提供开利原厂的Modbus/Bacnet 33CNTRAN485网关模块,详情见此
