MSTP 固定/自动/强制 波特率

MSTP的波特率设置一直是个现场工程师头痛的问题,如果设备的波特率设置有误,就无法加入MSTP网络中。

大部分设备采用固定的波特率,如需修改波特率,工程师必须接触到设备并调整DIP开关。有的设备支持通过BACnet服务修改波特率,但是在这之前,设备必须要能接入到BACnet网络中。

有的厂商实现了自动波特率配置,但是也带来了更多的问题,目前市场上的自动波特率有两种类型:

  • 启动时探测:设备在启动时监听总线并探测波特率,随后一直以该波特率运行。
  • 动态探测:设备不但在启动时探测波特率,在运行中如果在一段时间内持续发生通讯错误,即认为波特率改变,重新探测波特率。

不管是哪种类型,在总线运行时改变波特率都是非常困难的。仅仅改变所有固定波特率设备的设置是无法影响总线波特率的,因为其它自动波特率设备仍然以旧的波特率运中。唯一可靠的方法是在改变所有固定波特率设备的设置后,关掉所有自动波特率设备,再启动所有自动波特率设备(不能一个接一个的重新启动自动波特率设备!因为仍在运行中的自动波特率设备将维持总线波特率)

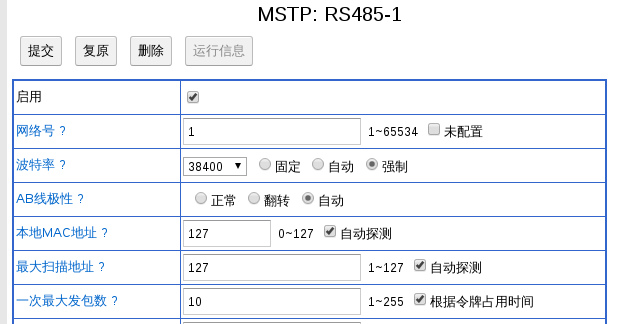

BACRouter的新版本固件(版本>=2.0)引入了新的波特率管理机制(专利申请中)。BACRouter有三种波特率模式:固定/自动/强制。

  • 固定波特率模式与传统的固定波特率一样
  • 自动波特率模式类似于前述的动态探测。重新探测的条件是10个连续的错误帧。
  • 强制波特率模式类似于自动波特率模式,区别在于其在得到令牌后,将波特率改为预设的波特率。

当总线中有一个强制模式设备时,总线的波特率将会强制运行于预设值,而其它自动模式设备将自动同步波特率。固定模式但波特率设置值不同于预设值的设备将无法出现在总线中(通过检查BACRouter的运行信息中的“最近活动设备”项将很快地把这些设备找出)。对于上述的启动时探测设备,如果其探测到的波特率不同于预设值,也无法出现在总线中(同样可以通过检查BACRouter的运行信息中的“最近活动设备”项找出),但只需将其一个接一个的重新启动即可(不需全部断电,再全部上电)。

多个强制模式的设备可以共存在总线中,但这些设备中的波特率预设值必须相同。
